Volume # 2(75), March - April 2011 — "Фторопласт Ф-4СФ – синтез, свойства, применение"
Received: Июль, 2010

DOI 541.64; 547.541.512

Fluorine Notes, 2011, 75, 1-2

Фторопласт Ф-4СФ – синтез, свойства, применение

А. С. Одиноков, О. С. Базанова, Л. Ф. Соколов, Б. Н. Максимов, В.В. Корнилов, Н.Г. Зубрицкая

Федеральное государственное унитарное предприятие "Российский научный центр "Прикладная химия", 197198, Санкт-Петербург, пр. Добролюбова 14, тел. (812)7030639, e-mail: Bmaximov@rscac.spb.ru

Аннотация. В работе рассмотрен процесс радикальной сополимеризации тетрафторэтилена (ТФЭ) и перфтор(3,6-диокса-4-метил-7-октен)сульфонилфторида (ФС-141). Определены константы сополимеризации ТФЭ и ФС-141.

Ключевые слова: тетрафторэтилен, сополимеризация, эквивалентная масса, перфтор(3,6-диокса-4-метил-7-октен)сульфонилфторид (ФС-141)



Сополимер (техническое название Ф-4СФ) тетрафторэтилена (ТФЭ) и перфтор(3,6-диокса-4-метил-7-октен)сульфонилфторида (ФС-141) получают радикальной сополимеризацией в растворе [1-4], в массе (без растворителя) [4,5] и водоэмульсионным способом [6-13]. Сополимеризация потекает по схеме:

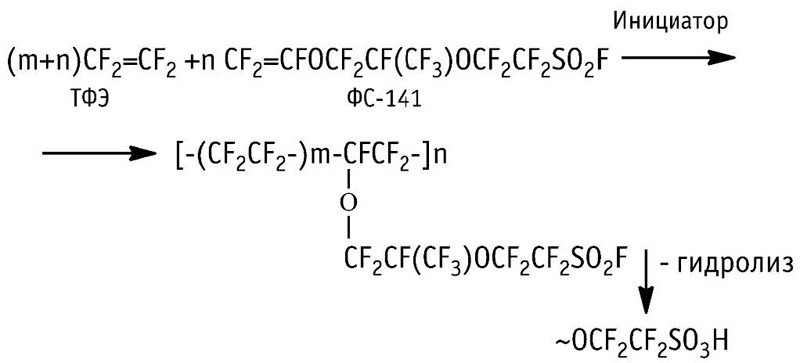

Схема сополимеризации

Рис. 1. Схема сополимеризации ТФЭ с сульфомономером ФС-141

Сульфонилфторидные группы сополимера гидролизуют в сульфокислотные после получения экструзионной пленки.

Состав сополимера определяется эквивалентной массой (ЭМ) – молекулярной массой сополимера, приходящейся на одну сульфогруппу. Сополимер известен с 60-х годов прошлого столетия и используется для производства протонопроводящих мембран типа Nafion с 1962 г. (фирма "Du Pont", США) и аналогичных мембран под названием МФ-4СКв России с 1977 г. [14-16], а также для получения гетерогенного кислотного катализатора [17].

Для каждой области применения требуется фторопласт Ф-4СФ определенного качества. Основными свойствами, определяющими качество Ф-4СФ, являются:

  • количество сульфокислотных групп, определяющее протонную проводимость мембран и кислотную активность катализатора;
  • высокая химическая и термостойкость сополимера;
  • средняя молекулярная масса сополимера, определяющая механические характеристики изделий из Ф-4СФ.

Свойства Ф-4СФ и изделий из него зависят от условий получения сополимера и условий его переработки. Состав сополимера определяется соотношением концентраций сомономеров в жидкой фазе реакционной смеси. Мономер ФС-141 (Ткип=133,5°С) в условиях полимеризации (температура ниже 100°С) является жидким и его содержание в реакционной смеси определяется количеством его загрузки в реактор. ТФЭ – газообразный мономер (Ткип=-76,5°С), концентрация его в жидкой фазе реакционной смеси определяется парциальным давлением ТФЭ в реакторе, температурой и составом реакционной смеси. Нами определена растворимость ТФЭ в ФС-141 и во фторуглеродных растворителях: 1,1,2-трифтортрихлорэтан (R-113), 1,2-дихлоргексафторциклобутан (RC-316), перфтор(метилдиэтил)амин (МД-46) в рабочем диапазоне температур. (Рис. 2 и 3)

Рис.2. Растворимость ТФЭ в ФС-141. КH – константа Генри, Т – температура (°С)

Рис.3. Растворимость ТФЭ в Х-113, RC-316 (1,2-дихлоргексафторциклобутан) и фторированном амине МД-46. КH – константа Генри, Т – температура (°С)

Растворимость оценивают по величине константы Генри:

KH=CL/CG ,

где где CL – концентрация ТФЭ в жидкой фазе (моль·л-1),
CG=P/22,4 – концентрация ТФЭ в газовой фазе (моль·л-1),
Р – давление ТФЭ (атм).

Концентрацию ТФЭ в жидкой фазе реакционной смеси рассчитывают по формуле Кричевского [19]:

CL =KH1 *CG (моль·л-1), где CG - – концентрация ТФЭ в газовой фазе (моль·л-1),

KH1– константа Генри для смеси ФС-141 и растворителя:

lnKH1=x1·lnKH1 + x2·lnKH2, где x1 и x2 – мольные доли ФС-141 и растворителя в реакционной смеси, определялись хроматографически, KH1 и KH2 - константы Генри для ФС-141 и растворителя при рабочей температуре, определялись по Рис.2 и Рис.3.

Во фторуглеродных растворителях ТФЭ растворяется лучше чем в ФС-141, что позволяет проводить растворную сополимеризацию при более низком давлении, чем сополимеризацию в массе ФС-141 и водоэмульсионным способом.

Это является преимуществом растворного метода получения Ф-4СФ, так как снижается взрывоопасность процесса. С ростом относительного содержания фтора в растворителе увеличивается растворимость в нем ТФЭ (рис. 3), и соответственно снижается давление ТФЭ при получении сополимера того же состава (табл. 1), а также растет показатель текучести расплава (ПТР), характеризующий среднюю молекулярную массу сополимера.

Таблица 1. Синтез Ф-4СФ в среде различных растворителей. Соотношение (растворитель):(ФС-141)=2:1 (масс.). Концентрация инициатора ( бис(перфторциклогексаноил)пероксид, ДАПЦ) 6,7*10-4 моль/литр. Температура 50°С.

N опыта

Растворитель

Давление, атм

Время, часы

Расход ТФЭ, г

Выход полимера, г

ЭМ

ПТР, г/10мин при 270°С

1

R113

5,5

3,2

17

28

1000

21

2

RC316

4,5

3,3

17

30

1000

15

3

МД-46

3,5

3,0

16

27

1000

9

4

R113

4,5

4,3

16

26

950

30

5

RC316

3,5

5,5

14

28

950

20

6

МД-46

2,7

4,0

13

26

950

13

7

R113

4,0

5,3

14

27

900

35

8

RC316

2,5

5,0

14

25

900

31

9

МД-46

2,0

5,0

13,5

24

900

22

Оптимальный состав сополимера Ф-4СФ определяется его назначением. Для производства ионообменных мембран хлорщелочного электролиза используют Ф-4СФ с ЭМ 1200 и 1100, для инообменных мембраз топливных элементов – Ф-4СФ с ЭМ 950-1000, для гетерогенных кислотных катализаторов - с ЭМ 850-950. Варьированием температуры и давления процесса сополимеризации ТФЭ с ФС-141 подбираются условия получения сополимера Ф-4СФ любого состава (рис. 4 и 5).

Рис.4.Зависимость состава (ЭМ) сополимера   Ф-4СФ от давления в реакторе (Р, атм) при 50°С и соотношении растворитель/ФС-141 = 2/1 (масс.), Концентрация инициатора 25·10-4 моль/л.

Рис.5. Зависимость состава (ЭМ) сополимера Ф-4СФ от температуры сополимеризации. Соотношение R113/ФС-141 = 2/1 (масс.), Концентрация инициатора 30·10-4моль/л.

Нами определены константы сополимеризации ТФЭ и ФС-141 [18]:

rТФЭ=9,0;      rФС-141=0,04,

значения которых позволяют оценить скорость сополимеризации, среднюю молекулярную массу сополимера, характер чередования звеньев в полимерной цепи. Значения констант сополимериазции (rТФЭ>>1, rФС-141→0) свидетельствуют что сополимер состоит из блоков ТФЭ, между которыми включены единичные звенья ФС-141. Скорость сополимеризации экспоненциально растет с увеличением содержания активного мономера (ТФЭ) в реакционной смеси [18, рис. 4]. Сополимер обогащен звеньями ТФЭ относительно состава мономерной смеси [18, рис. 3], с ростом количества звеньев ФС-141 в сополимере снижается не только ЭМ, но и молекулярная масса и увеличивается гидрофильность сополимера, что отрицательно сказывается на механических свойствах изделий из Ф-4СФ – мембран и катализаторов.

Так Ф-4СФ с ЭМ 1000-1100 с сульфокислотными группами (после гидролиза) при комнатной температуре набухает в воде на 10-20%. С ростом температуры гидрофильность сополимера растет и при ~150°С он растворяется в водно-спиртовой среде, в диметилформамиде, в диметилацетамиде и т.д. В следствии этого гетерогенный катализатор из Ф-4СФ не пригоден для использования в жидкой полярной среде при температуре выше 100°С так как сильно набухает и растворяется.

Молекулярная масса Ф-4СФ, полученного водоэмульсионным методом, значительно выше чем у Ф-4СФ того же состава, полученного растворным методом. Показатель текучести расплава (ПТР) для образцов Ф-4СФ с ЭМ порядка 1150, полученных растворным методом имеет значение 30-50 при 240°С, а для образцов, полученных водоэмульсионным методом 20-30 при 270°С. ПТР определялся на приборе ИИРТ-3 при нагрузке 2,16 кг, диаметр фильеры 2,07 мм.

Это важное преимущество водоэмульсионного способа получения Ф-4СФ. Однако синтез Ф-4СФ водоэмульсионным способом приводит к образованию карбоксильных концевых групп в полимере, поскольку инициирование осуществляется радикалами •SO-4 и  •ОН и, образующиеся сульфатные и спиртовые группы, гидролизуются до карбоксильных [20].

В условиях водоэмульсионной полимеризации возможен также частичный гидролиз сульфонидных групп сополимера Ф-4СФ до сульфокислотных [16]. Присутствие в полимере карбоксильных, сульфатных и сульфокислотных групп существенно повышает температуру плавления этих участков полимера, что приводит к образованию неоднородностей, геликов в экструзионной пленке, т.е. является недостатком водоэмульсионного способа получения Ф-4СФ. Этот недостаток устраняется, если полимер Ф-4СФ после получения подвергается гидролизу, растворению и используется для получения поливнах мембран или нанесенного на носитель катализатора.

Экструзия является наиболее эффективным способом получения пленок из пластмасс, ее обычно осуществляют при вязкости расплава полимера в пределах 103-104 Па·с [21, с.127] и при отсутствии зависимости вязкости расплава от напряжения сдвига (ньютоновское течение). Оптимальные условия экструзии подбирают варьированием температуры. Однако подбор оптимальных условий экструзии Ф-4СФ связан с определенными трудностями. Фторопласт Ф-4СФ выше температуры плавления сохраняет остатки надмолекулярной структуры до критической температуры Ткрит. В области температур (T<Tкрит) течение расплава не является ньютоновским, возникают значительные колебания вязкости расплава при экструзии, что приводит к разнотолщинности, различиям надмолекулярной структуры и свойств получаемой пленки. Экструзию Ф-4СФ следует проводить при температуре выше Ткрит, но при этом для образцов с низкой ЭМ вязкость расплава сополимера становится слишком низкой (рис.6 и 7).

Рис.6.Зависимость в логарифмических координатах кажущейся вязкости расплава (η, Па·с) от напряжения сдвига (τ, Па) при различных температурах для образца Ф-4СФ с ЭМ 1140

Рис.7. Зависимость в логарифмических координатах кажущейся вязкости расплава (η, Па·с) от напряжения сдвига (τ, Па) при различных температурах для образца Ф-4СФ с ЭМ 940.

Список литературы

  1. Pat. 3282875 US, US Cl 524/795. Fluorocarbon vinyl ether polymers.
  2. Pat. 3528954 US, US Cl 526/206. Process for homopolymerization of tetrafluoroethylene and copolymerization of same with fluoro co-monomers in the solvent 1,1,2-trichloro-1,2,2-trifluoroethane.
  3. Pat. 5281680 US, US Cl 526/243. Polymerization of fluorinated copolymers
  4. Pat. 4116888 US, US Cl 521/28. Process for producing fluorinated copolymer having ion-exchange groups.
  5. Pat. 4349650 US, US Cl 526/243. Polyfluoroallyloxy compounds, their preparation and copolymers therefrom.
  6. Пат. 62-288614 Япония, МКИ C 08 J 214/26. Способ получения перфторкарбонового сополимера, содержащего сульфогруппы.
  7. Пат. 62-288615 Япония, МКИ C 08 J 214/26. Способ получения перфторкарбонового сополимера, содержащего сульфогруппы.
  8. Пат. 62-288616 Япония, МКИ C 08 J 214/26. Способ получения перфторкарбонового сополимера, содержащего сульфогруппы.
  9. Пат. 62-288617 Япония, МКИ C 08 F 214/26. Способ получения перфторуглеродного полимера, содержащего сульфокислотные группы.
  10. Pat. 4329435 US, US Cl 521/38. Novel fluorinated copolymer with tridihidrofuorosulfonul fluoride pendant groups and preparation thereof.
  11. Pat. 4330654 US, US Cl 526/243. Novel polumers having acid functionality.
  12. Pat. 4536352 US, US Cl 260/543F. Perfluoro vinyl ethers.
  13. Пат. 2267498 РФ, МПК С 08 F 214/26. Линейный статистический терполимер тетрафторэтилена с функциональными перфторированными сомономерами и способ его получения.
  14. Паншин Ю. А., Малкевич С. Г., Дунаевская Ц. С. Фторопласты. Л.: Химия, 1978. 230с.
  15. Ямабэ М. Новое в технологии соединений фтора. М.: Мир, 1984. с. 336-354.
  16. Кирш Ю. Э., Смирнов С. А., Попков Ю. М., Тимащев С. Ф.// Успехи химии. 1990. т.59. вып. 6. с. 970-994.
  17. Уоллер Ф. Дж.//"Полимерные реагенты и катализаторы". М.: Химия, 1991. с. 46-63.
  18. Одиноков А. С., Базанова О. С., Соколов Л. Ф., Барабанов В. Г., Тимофеев С. В..// ЖПХ. 2009. т.82. вып. 1. с.113-116.
  19. Кричевский  В. П.//ЖФХ. 1937. т. 9. вып. 1 с. 41-47.
  20. Мадорская Л. Я., Логинова Н. Н., Паншин Ю. А., Лобанов А. М. Высокомолекулярные соединения. 1983. т.А25, вып.10 с.2144-2149.
  21. Хан Ч. Д. Реология в процессах переработки полимеров. М. Химия, 1979. 366с.
